Capacità di PCBA: • Assemblea di SMT compreso l'assemblea di BGA • Chip accettati di SMD: 01005, BGA, QFP, QFN, TSOP • Altezza componente: 0.2-25mm • Imballaggio minimo: 0201 • Distanza minima fra BGA: 0.25-2.0mm • Dimensione minima di BGA: 0.1-0.63mm • Spazio minimo di QFP: 0.35mm • Dimensione minima dell'assemblea: (x) 50 * (y) 30mm • Dimensione massima dell'assemblea: (x): 350 * (y) 550mm • precisione di Scelta-disposizione: ±0.01mm • Capacità di disposizione: 0805, 0603, 0402, 0201 • misura di stampa di conteggio del Alto-perno disponibile • Capacità di SMT al giorno: 800.000 punti

JINGXIN è più di appena un produttore principale di PCBA, noi fornisce i servizi dell'assemblea del PWB di alta qualità ai clienti universalmente. Con competenza in assemblea di (PCB) del circuito stampato, JINGXIN è diventato trasformato in in un produttore della un-fermata PCBA per i servizi completi dell'assemblea del PWB.   JINGXIN offre le capacità dell'Assemblea del PWB   assemblea del prototipo 1.Quick-turn assemblea 2.Turn-key 3. Assemblea chiavi in mano parziale 4. Assemblea della spedizione 5. Assemblea senza piombo compiacente di RoHS 6. Assemblea non-RoHS 7. Rivestimento conforme 8. Scatola-configurazione ed imballaggio finali

1. Il nostro PCBs è usato per vasta gamma dei prodotti elettronici Come gli apparecchi medici, CCTV, alimentazione elettrica, GPS, UPS, decoder, telecomunicazione, LED, ecc. 2. Fornisce i servizi dell'OEM a tutte le specie di a assemblea del circuito stampato come pure di prodotti imballati elettronici 3. Colore della maschera della lega per saldatura: Verde/giallo/nero/bianco/rosso/blu. 4. Tipo materiale del bordo: FR-4, da bordo sostenuto da alluminio, compatibile senza alogeno e senza piombo, Alto-Tg, alto CTI, CEM-1, CEM-3, Rogers e più 5. Laminazione materiale composta: 2 - 12 strati 6. Tipo finito superficie: HASL, ori istantanei, ENIG, OSP (cavo freecompatible), inchiostro del carbonio, Peelable S/M, HASL (senza piombo), argento di immersione/latta, placcatura del dito dell'oro, placcatura del dito di ENIG+gold, placcatura del dito di immersione Silver+gold

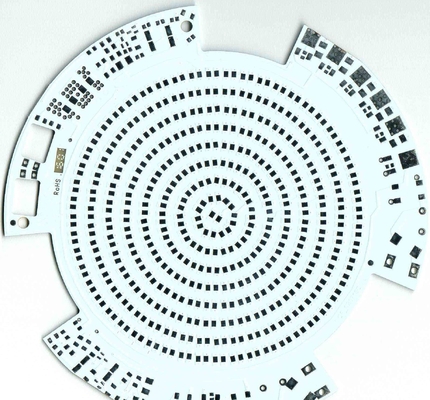

IL PWB del LED ora ampiamente usato sempre più nelle aree a causa di è protezione economizzatrice d'energia e dell'ambiente.   Tecnologia srl di JINGXIN è PWB del LED professionale, il bordo del LED, il bordo della luce del LED, produttore del circuito del LED in Cina, noi fornisce il vario PWB di alta qualità LED, bordo del LED con il migliore prezzo. Tutto il nostro PWB del LED, circuiti stampato del LED è ideale per uso con energia solare dovuto il consumo di energia molto basso.   Specificazione principale del PWB   Nome di prodotto PWB DEL LED Tipo 1-4 strato Pannello massimo 20" *24» (1170mm*600mm) Spessore di rame 0.5oz, 1oz, 2oz, 3oz, 4oz Spessore dielettrico 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm Spessore ridotto a substrato del centro 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm e 3.2mm Spessore del bordo 0.4mm - 4.0mm Tolleranza di spessore +/--10% Lavorare di alluminio Perforazione, spillando, macinando, dirigere, Dado-perforante, Interrompa la linguetta disponibile Foro minimo 0.25mm Tensione di funzionamento massima 2.5kVDC (dielettrico di 0.075mm), 3.75kVDC (dielettrico di 0.15mm) Larghezza di pista minima 0.2mm (8mil) Pista minima Gap 0.2mm (8mil) Passo minimo del cuscinetto di SMD 0.2mm (8mil) Rifinitura di superficie HASL, HASL senza piombo, oro di immersione, oro istantaneo, OSP Colore della maschera della lega per saldatura Bianco, nero, altri disponibili Colore di leggenda Nero, bianco, altri disponibili E-prova Sì Rohs Sì Norma di riferimento Classe 2 di IPC-A-600G Foro speciale Punto che affronta, fori della tazza

1. Trattamento di superficie ---- HASL, oro istantaneo di immersione dell'oro/nichel, OSP 2. Numero dello strato ----- Scelga strato parteggiato, bilaterale ed a più strati, speciale 3. Max. PCB Size ----- 600mm×500mm 4. Spessore del PWB ----- 0.5-5.0mm 5. Spessore di rame della stagnola ----- H 1 2 3 4 6 10 (oncia) 6. Spessore di strato isolante ----- 50 75 100 125 150 (um) 7. Tipo di base metallica ----- Al (1100,5052,6061), Cu, Fe, acciaio inossidabile ecc. 8. Substrato del metallo ----- 0,5 0,8 1,0 1,2 1,5 2,0 3,0 3,2 (millimetri) 9. Modellatura ----- Muoia PunchingStampingRouteV tagliato colore della maschera 10.Solder ----- GreenWhiteBlackRedYellow 11. L'altezza minima della lettera ----- 0,8 (millimetro) 12. La linea larghezza minima della lettera ----- 0,15 (millimetro) 13.The linea minima larghezza ----- 0,15 (millimetro) 14. Interlinea minimo ----- 0,15 (millimetro) 15. Il diametro del foro minimo ----- 0,5 (millimetro) 16. Foro speciale ----- Punto che affronta, il foro della tazza 17. Formato di file ----- Gerberprotelpowerpcbactocad

JINGXIN fornisce il servece di arresto dell'Assemblea una del circuito stampato, compreso produzione del PWB, sourcing componente e l'assemblea del PWB. Il circuito di JINGXIN, la vostra scelta astuta per salvare il tempo ed il costo per il vostro PCBA proiettano.
